發表時間：2018-4-27
1、10+ Bit Faroudja® DCDI 去隔行視頻處理
2、新一代 Faroudja® Real Color® 真彩圖像處理
3、Faroudja® TureLife™ 視頻圖像增強
4、無縫切換、淡入淡出切換、融合切換
5、幀同步技術，輸出圖像間無錯位和延遲
6、任意位置畫中畫或畫外畫（PIP / PBP）顯示
7、自定義雙畫面調用模式，模式之間一鍵切換
8、自定義輸入DVI EDID，完美實現點對點顯示
9、自定義輸出分辨率，單機水平像素點最高3840，垂直像素點最高1920
10、2路可配置外接立體聲音頻，加HDMI和SDI音頻共4路音頻同步切換
11、可內置2張LED發送卡
12、24/7應用，高可靠、穩定性
13、兼容市面上所有的全彩同步控制系統

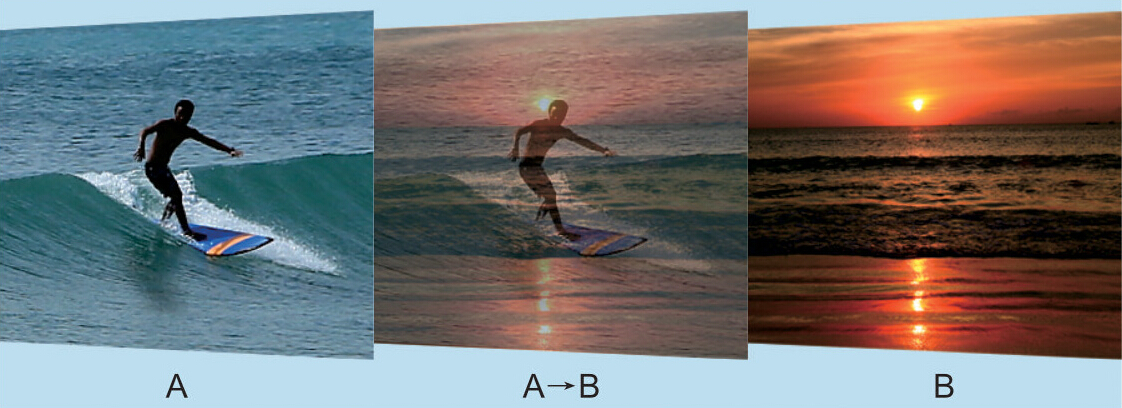

特征一：多組輸入信號無縫切換，淡入淡出切換時間可選擇，融合切換

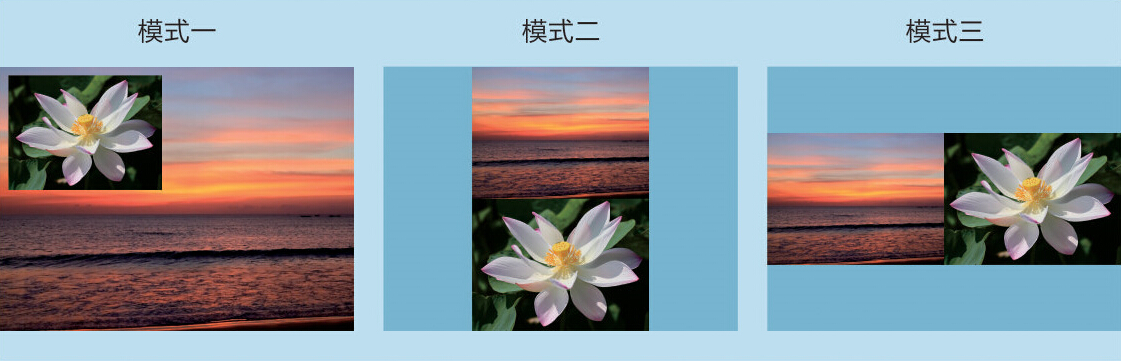

特征二：3套自定義雙畫面（PIP/PBP）顯示模式

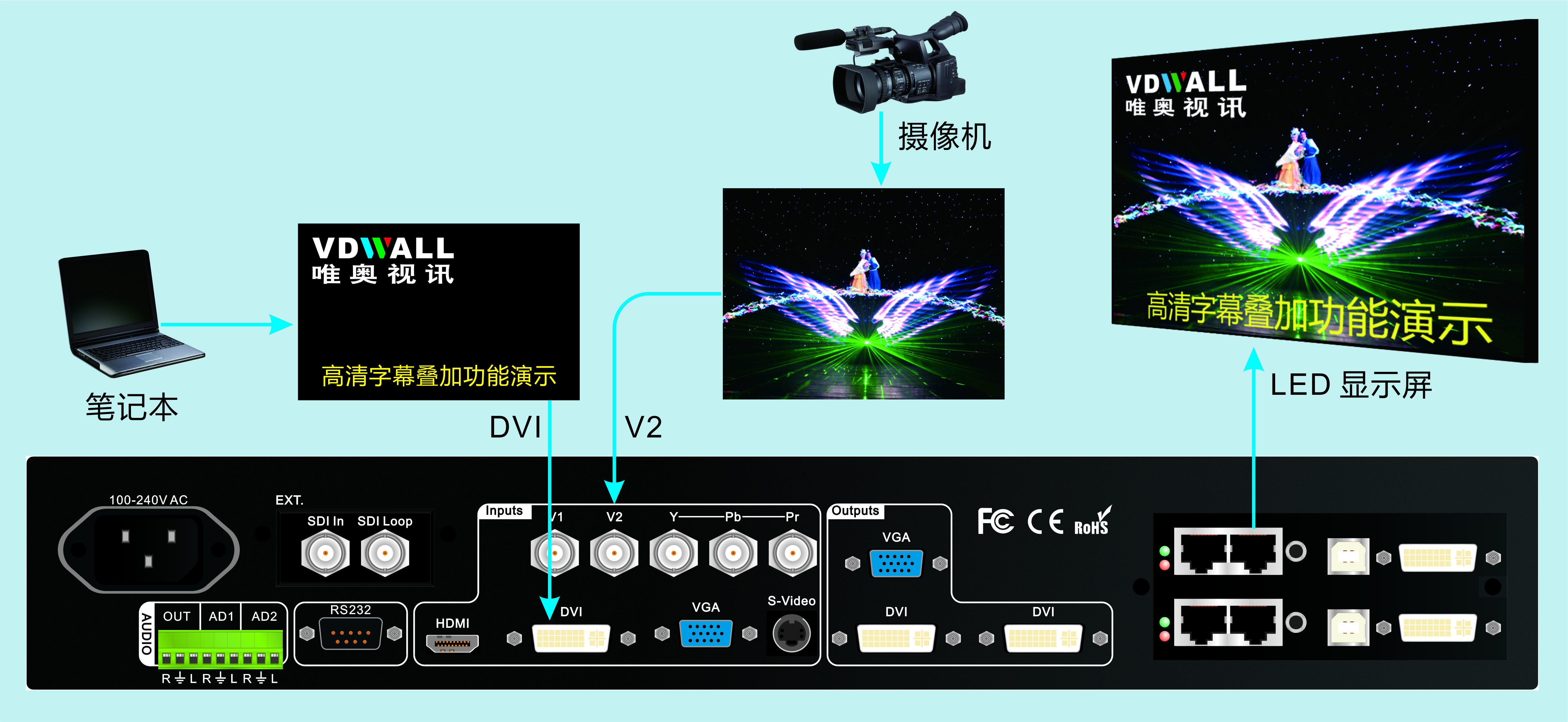

特征三：高清字幕疊加

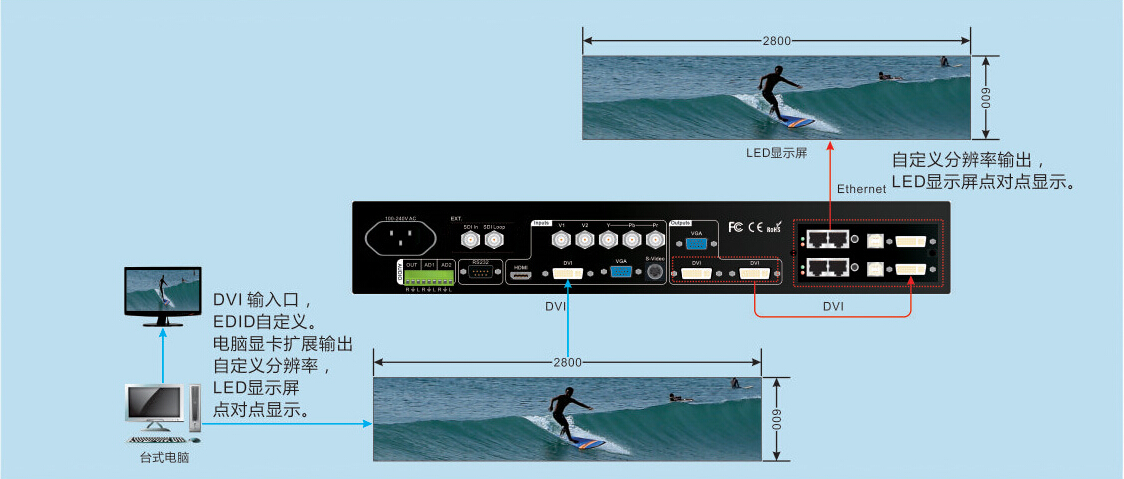

特征四：自定義輸出分辨率，自定義輸入DVI EDID,完美實現點對點顯示
系統應用
特別適合租賃演出、展示展覽、電視演播中心、舞臺劇院、會議等大型LED顯示屏應用場合。

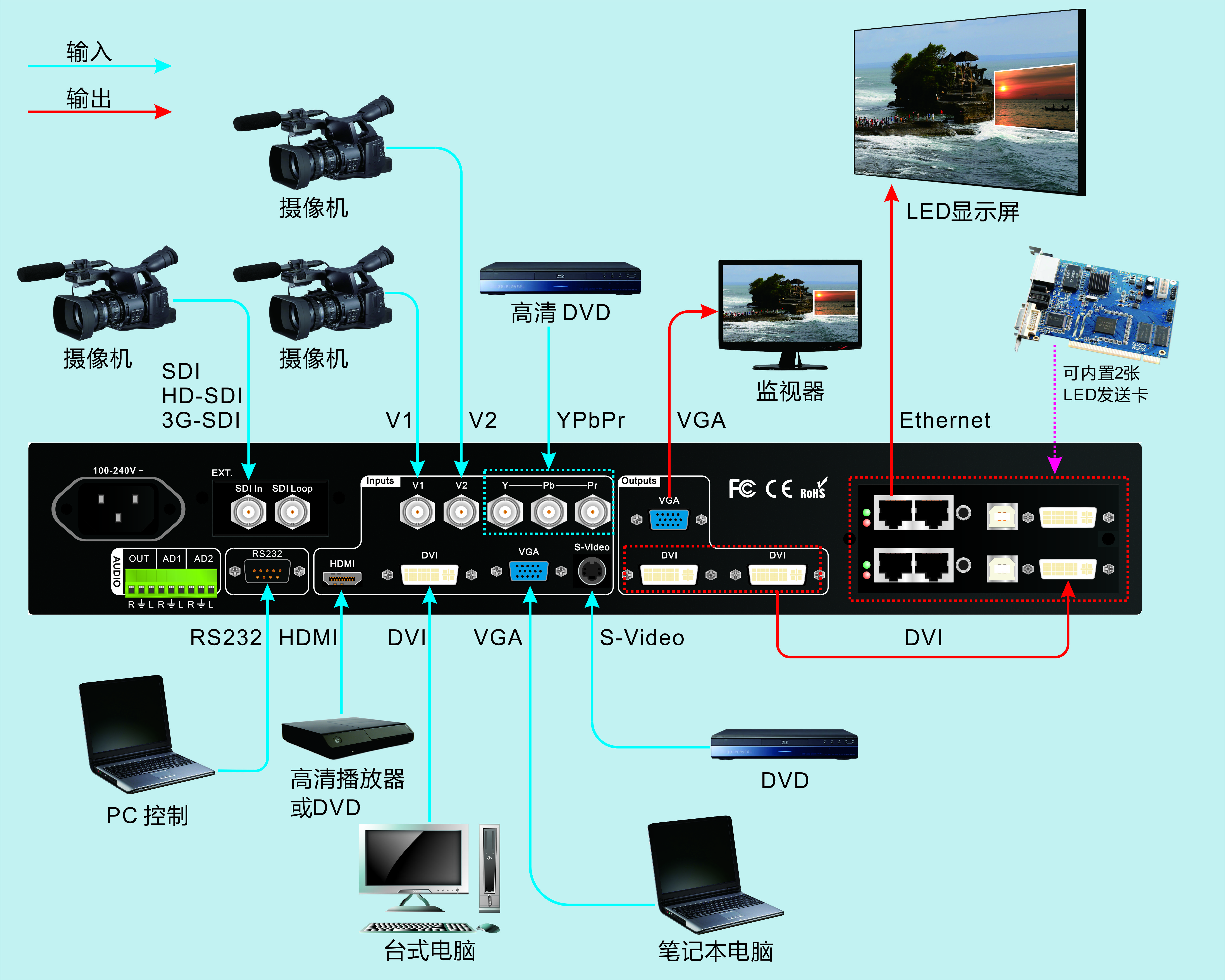

● LVP505接線圖：
技術規格
| 輸入信號 | ||
| 類型/數量 |
2×Video 1×S-Video 1×YPbPr 1×VGA（RGBHV） 1×HDMI（VESA/CEA-861） 1×DVI（VESA） 1×EXT.（擴展接口） |
|
| 視頻制式 | PAL/NTSC | |
| 復合視頻幅度阻抗 | 1V（p_p）/ 75Ω | |
| S-Video幅度阻抗 | Y：1.0V（p_p）/ 75Ω，C：0.35V（p_p）/ 75Ω | |
| VGA格式 | PC（VESA） | ≤2048×1152 _60Hz |
| VGA幅度阻抗 | R、G、B = 0.7 V（p_p）/ 75Ω | |
| DVI格式 | PC（VESA） | ≤2304x1152_60Hz |
|
HDMI格式 （HDCP） |
PC（VESA） | ≤2304x1152_60Hz |
| HDMI1.3（CEA -861） | ≤1920x1080p_60Hz | |
| YPbPr格式 | SD/HD（CEA -861） | ≤1920x1080p_60Hz |
| YPbPr幅度阻抗 |
Y= 1.0V（p_p）/ 75Ω Pb= 0.35V（p_p）/ 75Ω Pr= 0.35V（p_p）/ 75Ω |
|
|
SDI格式 |
SMPTE259M-C SMPTE 292M SMPTE 274M/296M SMPTE 424M/425M |
480i_60Hz 576i_50Hz 720p、1080i、1080p |
| 音頻 | 2.0Vp-p/10K? | |
| 輸入端子 |
VGA：15pin D_Sub(雌) DVI：24+1 DVI_D YPbPr：BNC×3 Video：BNC S-Video：4pin mini DIN(雌) SDI ：BNC |
|
| 輸出信號 | ||
| 類型/數量 | 1×VGA（RGBHV） 2×DVI | |
| VGA/DVI分辨率 |
1024×768_60Hz/75Hz 1080×1920_60 Hz 1200×1600_60 Hz 1280×1024_60Hz/75Hz 1366×768_60Hz 1440×900_60Hz 1536×1536_60 Hz 1600×1200_60Hz 1920×1080p_50Hz/60Hz 1920×1200_60 Hz 2048×1152_60Hz 2304×1152_60Hz 2560×816_60Hz 自定義輸出分辨率（水平像素點最高3840，垂直像素點最高1920） |
|
| VGA輸出幅度 | R、G、B = 0.7 V（p_p）/ 75Ω | |
| 輸出端子 | VGA OUT：15pin D_Sub(雌) DVI：24+1 DVI_D | |
| 其它 | ||
| 控制 | 面板按鍵 | |
| 輸入電壓 | 100-240VAC 50/60Hz | |
| 整機最大功耗 | ≤20W | |
| 環境溫度 | 5-40 ℃ | |
| 環境濕度 | 15-85% | |
| 尺寸（包裝） | 145mm（高）×375mm（寬）×540mm（長） | |
| 重量 | 毛重：5.0Kg, 凈重：3.3Kg | |
產品認證
